[装备评测、使用心得] 图文白话等高线和等高距

大头

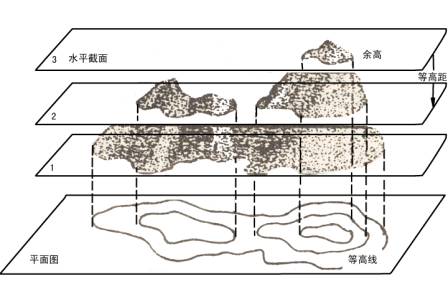

等高线是指地形高度的差距。他们表示哪里有山，哪里有坑谷以及地形的陡缓。在很多公园图中，等高线较少；但也有很多其它公园和森林图中，等高线较多，且高度各异；因此，读懂等高线很重要，因为它在很大程度上影响你的路线选择。相邻两条等高线之间的距离在地图上用等高距表示，通常为2-5米。不同地图，等高距不同。同一幅图上只采用同一等高距。等高线显示地貌的特点:一是在同一条等高线上的各高度相等并各自闭合；二是在同一幅图上,等高线多山就高,等高线少山就低。等高线间隔大的坡度缓,间隔小的坡度大；三是图上等高线的弯曲形状和相应实地地貌的形状相似。如下图所示：

下载 (21.59 KB)
图文白话等高线和等高距

2005-2-14 08:50

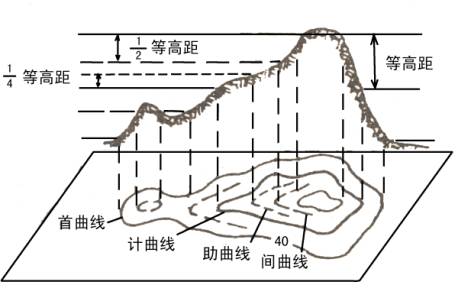

等高线的种类和作用。等高线按其作用不同,分为四种(见下图) ；首曲线是用以显示地貌的基本形态；间曲线是用以显示曲线所不能显示的局部地貌；助曲线是用以显示间曲线还不能显示的局部地貌；计曲线是便于在图上计算高程,从高程面算起,每逢等高距五倍处的首曲线描绘成粗实线。

下载 (19.58 KB)
图文白话等高线和等高距

2005-2-14 08:51

地貌识别:

在地形图上,通过等高线和地貌符号,来识别地貌的各种形态。

下载 (36.82 KB)
图文白话等高线和等高距

2005-2-14 08:52

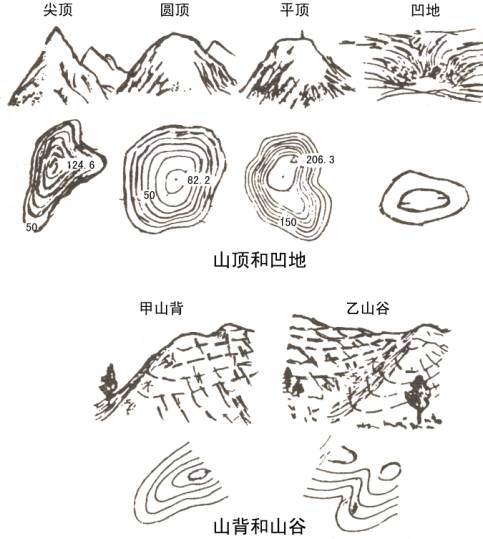

山顶:是以等高线中最小环圈表示,有时用示坡线表示斜坡方向,绘在环圈外侧(见上图) 。

凹地:除环圈形等高线表示外,还必须在环圈内侧绘有示坡线,示坡线在等高线内侧(见上图) 。

山背:等高线向外凸出部分表示山背,各等高线凸出部分顶点的连线为分水线。(见上图)

山谷:等高线向里凹入的部分表示山谷,各等高线凹入部分顶点的连接线为合水线。(见上图)

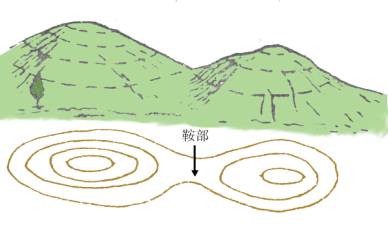

鞍部:图上用一对表示山脊和一对表示山谷的等高线显示(见图) 。

下载 (11.56 KB)
图文白话等高线和等高距

2005-2-14 08:52

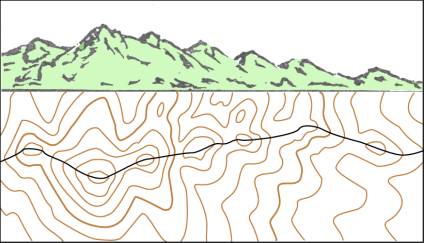

山脊:由若干山顶,鞍部连接的凸棱部分,山脊的最棱线为山脊线(见图) 。

下载 (21.1 KB)
图文白话等高线和等高距

2005-2-14 08:53

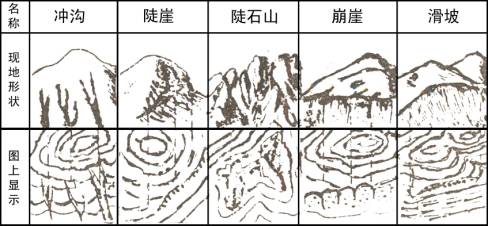

特殊地貌:是指等高线无法显示的地貌。在地图上用特殊符号所示的地貌,如变形地、岩峰、露岩地等(见下图) 。

下载 (29.07 KB)
图文白话等高线和等高距

2005-2-14 08:53

---------------------

下面我给大家出几道练习用图,大家都来尝试练习一下,将自己的答案出来,大家一起探讨学习,呵呵.

[此贴子已经被作者于2005-2-14 9:08:36编辑过]

大头

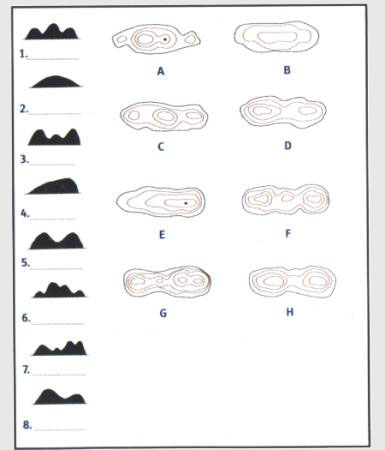

看看下面八个对号入座的图，将答案说一下，这样比较直观，大家讨论啊，呵呵。

此帖要求加精，嘿嘿！

下载 (24.42 KB)
图文白话等高线和等高距

2005-2-14 09:09

[此贴子已经被作者于2005-2-14 9:10:06编辑过]

大头

再出一道自我测试图:

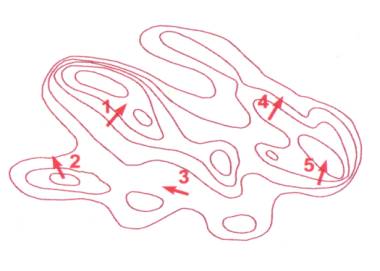

此等高线图上有一些标明数字的箭头,请试说出这些箭头指的方向是地势升高了,还是降低了或是保持同样的高度。

比如: 1 =升 2= 降 3 = 平 4=降 5=升

"升" 代表上升 " 降" 代表下降 "平" 代表平移

下载 (12.2 KB)
图文白话等高线和等高距

2005-2-14 09:12

你的答案是:

大头

答案全部正确者,老九提供多用电子指北针或高度仪(器)一个,

大头

大家都说点，坛子就好了。喜欢看的人还是多啊。

大头

以下是引用老九在2005-2-14 12:53:36的发言： 好贴，介绍得比较浅显易懂。

嘿嘿，好帖要求加精。不过分吧。

大头

看来这里是没人答题，老九提供的多用电子指北针或高度仪(器)不用发了，

公布正确答案如下：

一、对号入座图答案：

1、C 2、B 3、F 4、E 5、H 6、A 7、G 8、 D

二、自我测试图答案：

1 升 2 降 3 平 4 降 5 升

大头

坛子中有人是印地图的、有人是活地图、有人是改地图的。

大头

真希望，更多的仔细认真的阅读，学习这个帖子。
